沈偉毅

　　(洛陽LYC軸承有限公司，河南洛陽471039)

　　摘要:在產品加工中，滲碳件有些部位不需要滲碳，而需要采用涂料法對其進行了防滲碳。本文通過幾種防滲碳涂料的防滲碳試驗，對比幾種涂料的防滲碳保護效果，根據試驗結果確定合適的涂料應用于軸承套圈生產中。

　　關鍵詞:滲碳;防滲碳涂料;應用

　　中圖分類號:TG156.8+1 文獻標志碼:B 文章編號:1673-4971(2014)01-0021-03

　　經滲碳處理的零件有些部位不需要滲碳，就需要采取必要的防滲碳保護措施，其主要方法有:去除法、鍍銅法和涂料法。涂料法簡便，易行，實用。對滲碳件有局部防滲要求的，即可用防滲碳涂料對該部位進行涂覆保護。本文通過對幾種防滲碳涂料的防滲碳保護試驗，對比幾種涂料的防滲碳保護效果，根據試驗結果確定合適的涂料應用于軸承套圈生產中，達到降低生產成本，還可以大幅度地提高生產效率。

　　1·試驗方法

　　滲碳熱處理設備:Ч-250井式滲碳爐、Ч-251井式淬火爐。

　　試樣:生產用材料G20Cr2Ni4A，尺寸為Φ95mm×Φ55mm×60mm，示意圖見圖1。試樣表面狀態對防滲碳效果有一定的影響，表面無油污，干凈，涂覆防滲碳涂料效果較好。

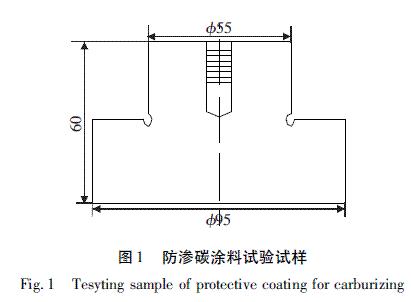

　　圖1 防滲碳涂料試驗試樣

　　試驗方法:用相同的試樣做9種涂料(見表1)、4個部位(見圖2)的5爐防滲碳保護試驗，滲碳溫度為930±10℃。在螺紋、平面、油溝、圓周處分別涂覆不同生產廠家、不同牌號的涂料，涂層要均勻，涂料涂好后應干燥。

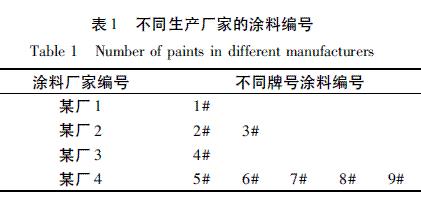

　　表1 不同生產廠家的涂料編號

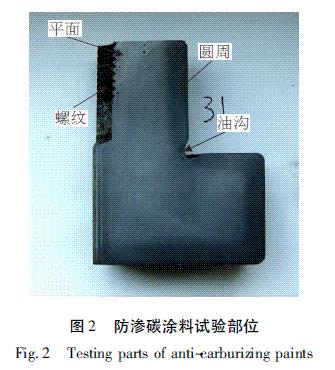

　　圖2 防滲碳涂料試驗部位

　　2·防滲碳試驗結果

　　5爐防滲碳試驗結果分別見表2、表3、表4、表5、表6。

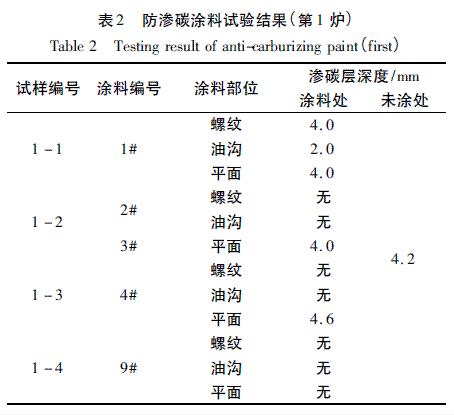

　　表2 防滲碳涂料試驗結果(第1爐)

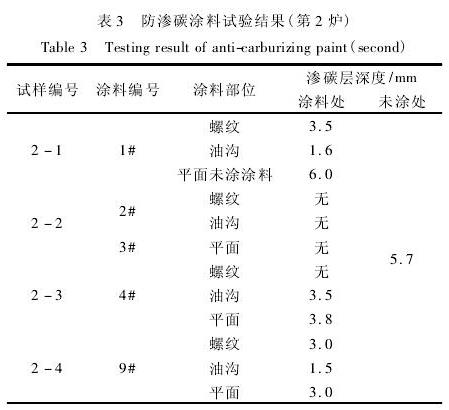

　　表3 防滲碳涂料試驗結果(第2爐)

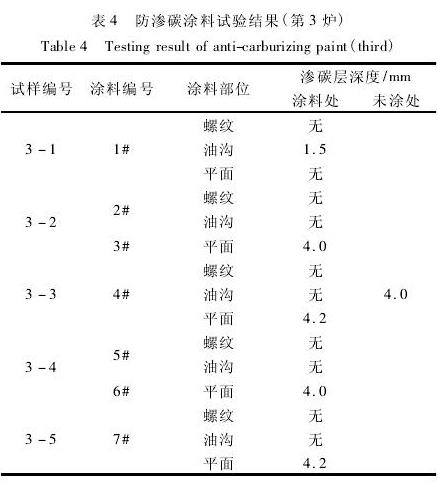

　　表4 防滲碳涂料試驗結果(第3爐)

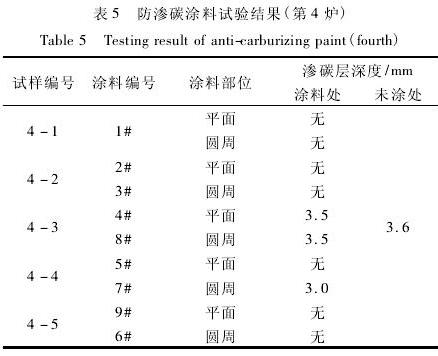

　　表5 防滲碳涂料試驗結果(第4爐)

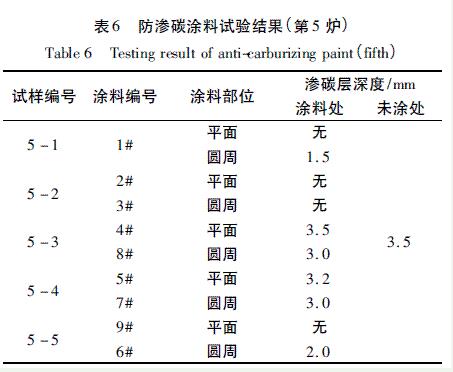

　　表6 防滲碳涂料試驗結果(第5爐)

　　3·試驗結論

　　根據涂料的防滲碳試驗結果可知，在平面、油溝位置使用防滲碳涂料后防滲碳效果較好。

　　某廠第2爐的2#試樣和某廠第4爐的9#試樣的防滲碳涂料相對效果較好，建議以后該涂料可應用于生產軸承套圈上。

　　4·應用實例

　　根據防滲碳涂料的試驗結果，2#、9#在試樣的油溝、平面處防滲碳效果較好，據此把該涂料推廣應用于軸承套圈上。

　　應用實例如下:公司為某重點單位提供的滲碳鋼制軸承，結構、加工工序復雜，其中端面需鉆孔，由于滲碳熱處理后硬化層深，這就給后序端面鉆孔等加工帶來了加工難度(硬度較高)，很難加工。根據防滲碳涂料試驗結果，對軸承套圈端面涂防滲碳涂料進行滲碳保護后進行滲碳熱處理，結果該部位沒有滲碳層，硬度較低;車掉端面留量后，可以進行冷加工工序的鉆孔加工，滿足了軸承套圈的制造，為此解決了該重點軸承套圈生產急需，滿足了用戶的要求并為公司創造了經濟效益。

　　參考文獻

　　[1]謝浪.螺紋的防滲碳與漏滲碳處理[J].金屬熱處理，2000，25(12):29-30.

　　[2]沈偉毅，李昭昆，鄒艷珍，等.滲碳保護試驗[J].熱處理技術與裝備，2010，31(6):30-32.

　　[3]熊宜清，羅學軍.防滲碳涂料的選擇[J].國外金屬熱處理，2004，25(1):46-47.
