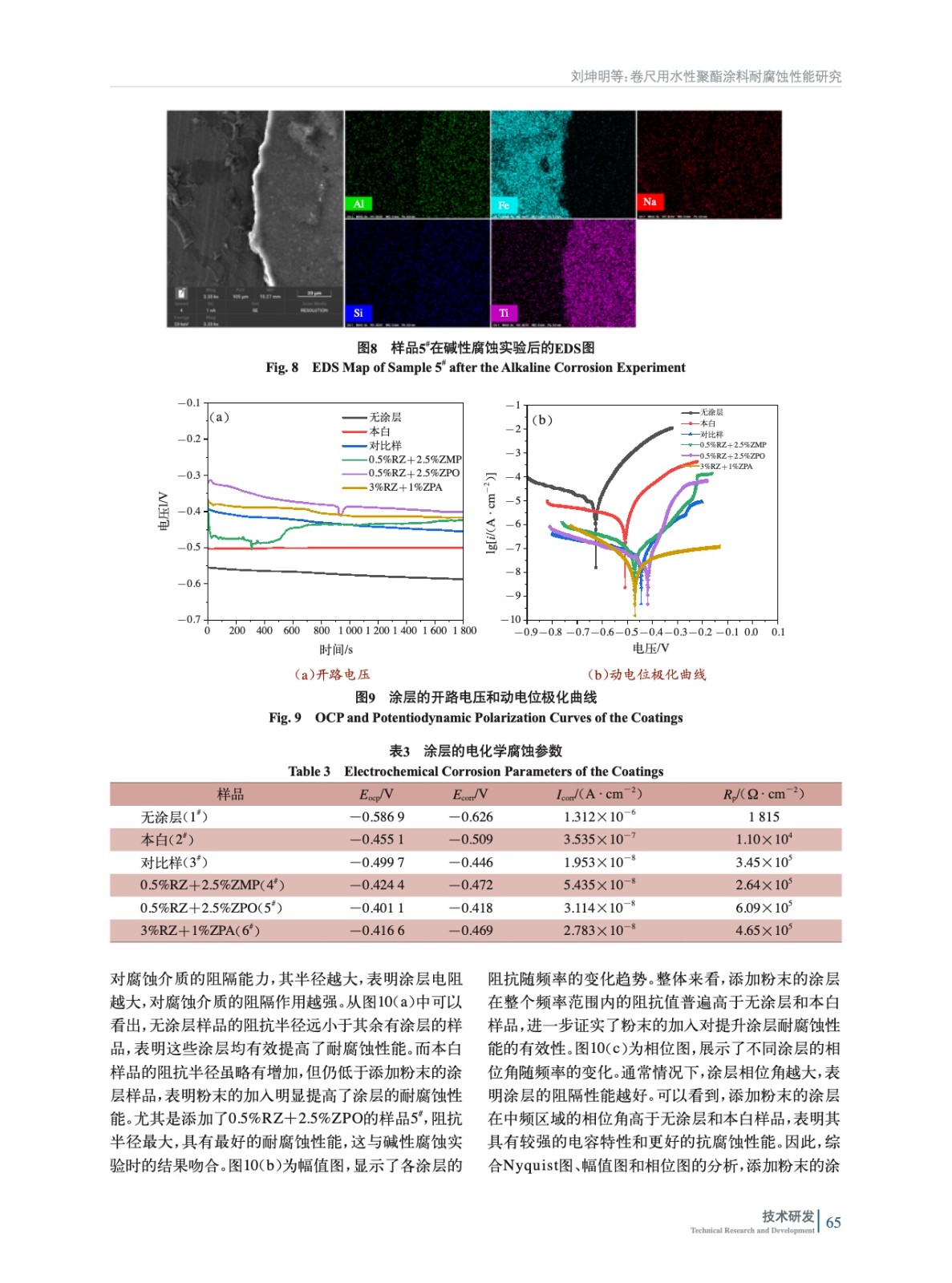

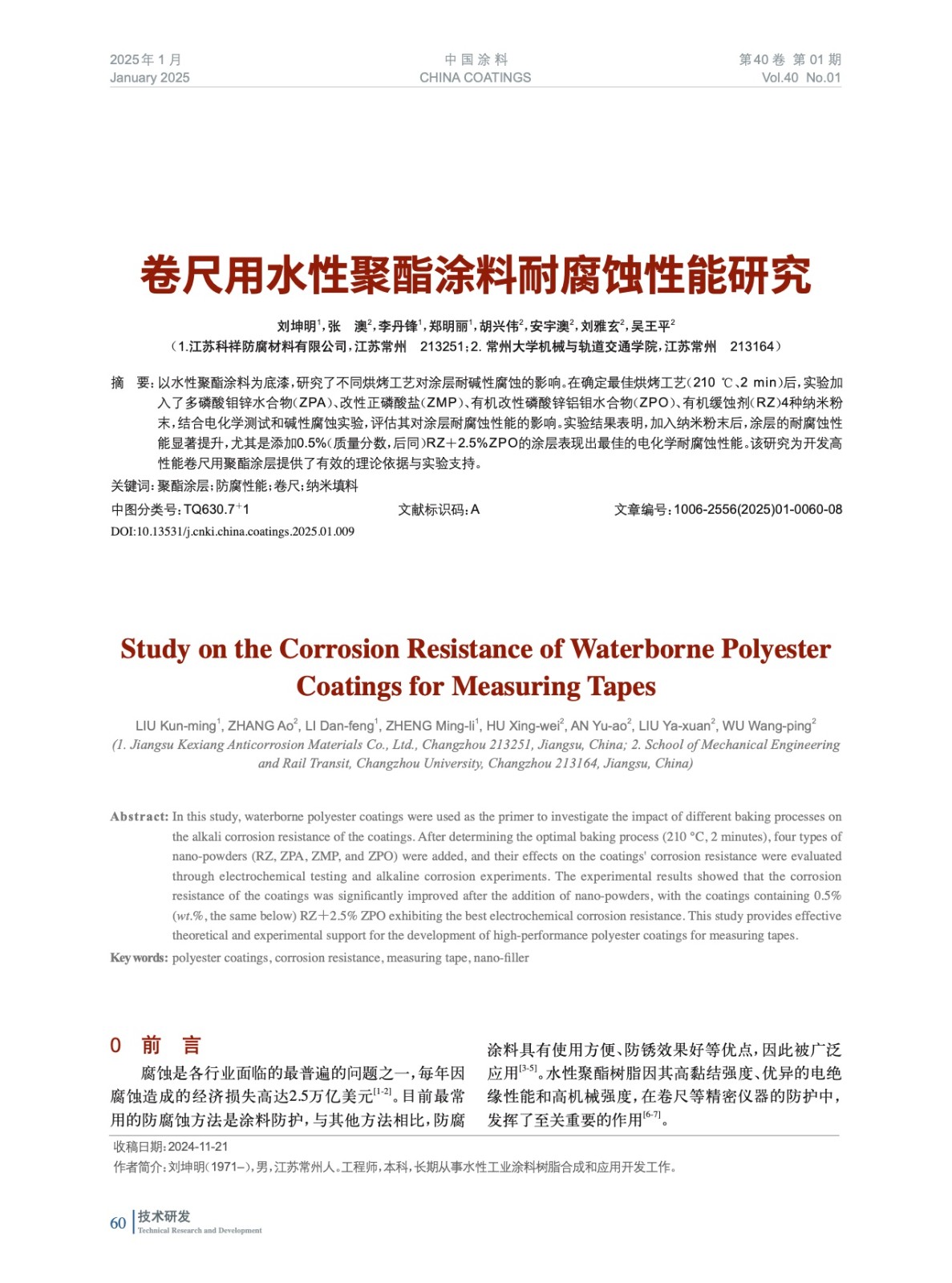

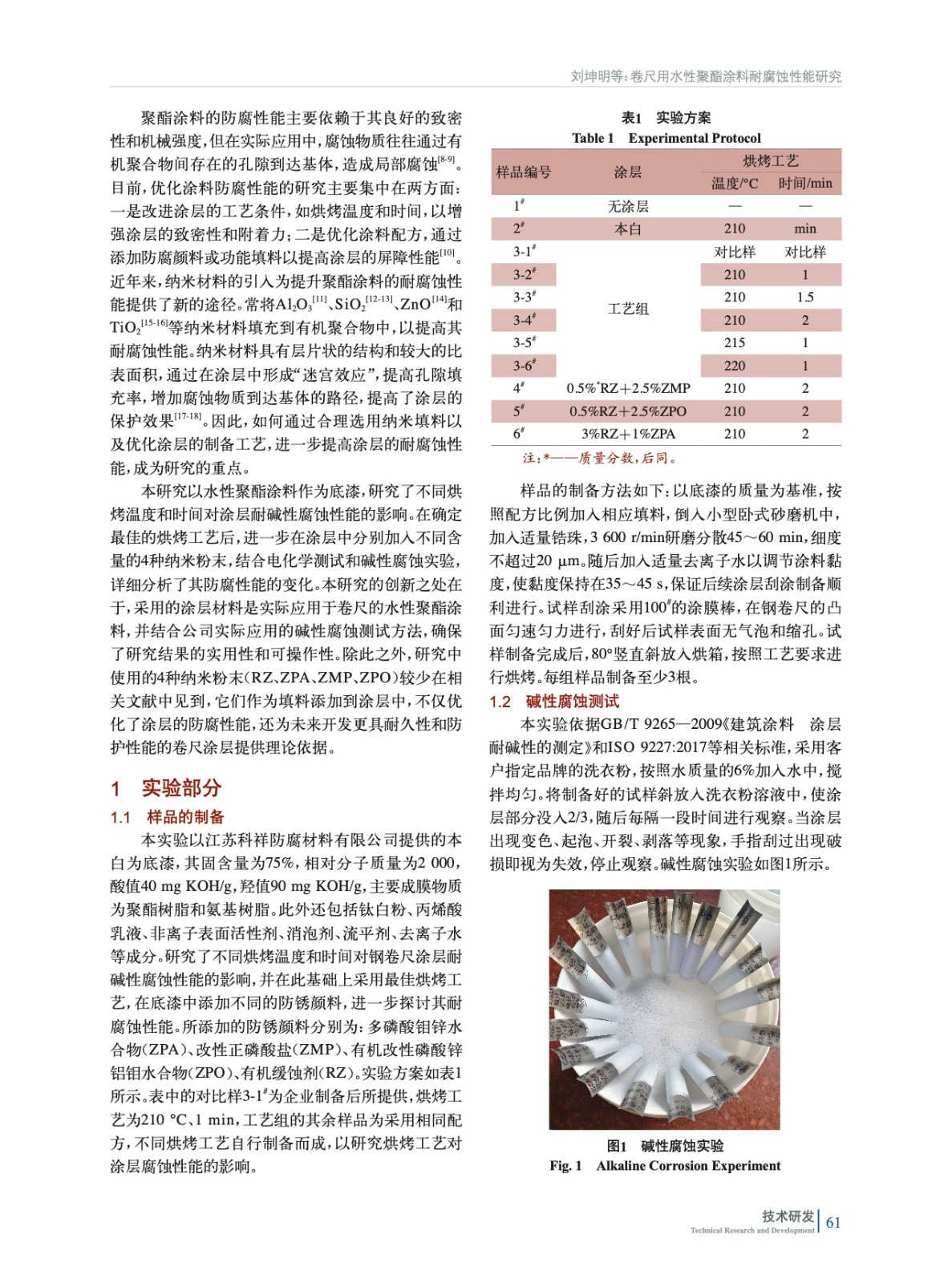

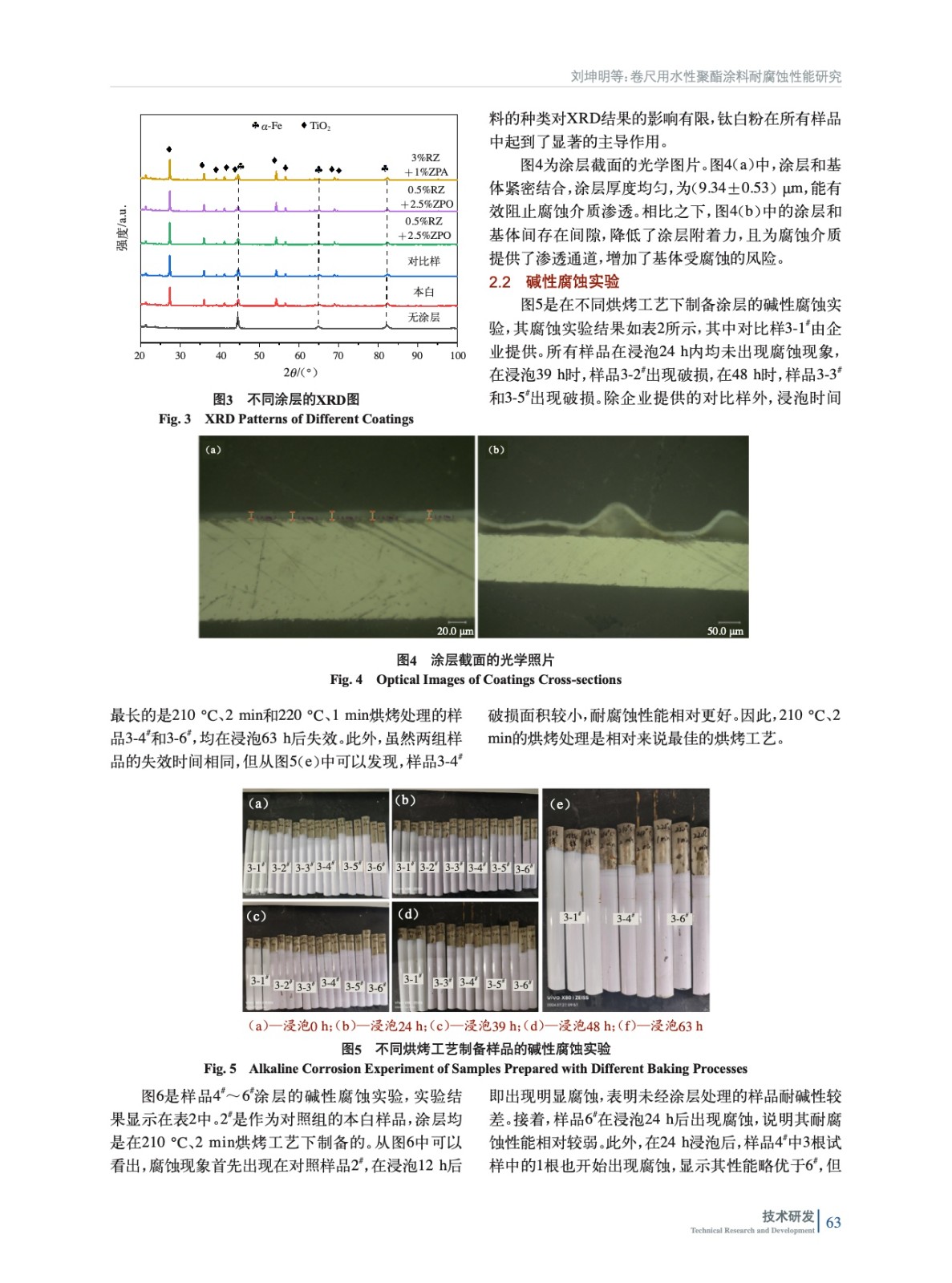

摘要：以水性聚酯涂料為底漆，研究了不同烘烤工藝對涂層耐堿性腐蝕的影響。在確定最佳烘烤工藝（210 ℃、2 min）后，實驗加入了多磷酸鉬鋅水合物（ZPA）、改性正磷酸鹽（ZMP）、有機改性磷酸鋅鋁鉬水合物（ZPO）、有機緩蝕劑（RZ）4種納米粉末，結合電化學測試和堿性腐蝕實驗，評估其對涂層耐腐蝕性能的影響。實驗結果表明，加入納米粉末后，涂層的耐腐蝕性能顯著提升，尤其是添加0.5%（質量分數，后同）RZ＋2.5%ZPO的涂層表現出最佳的電化學耐腐蝕性能。該研究為開發(fā)高性能卷尺用聚酯涂層提供了有效的理論依據與實驗支持。
