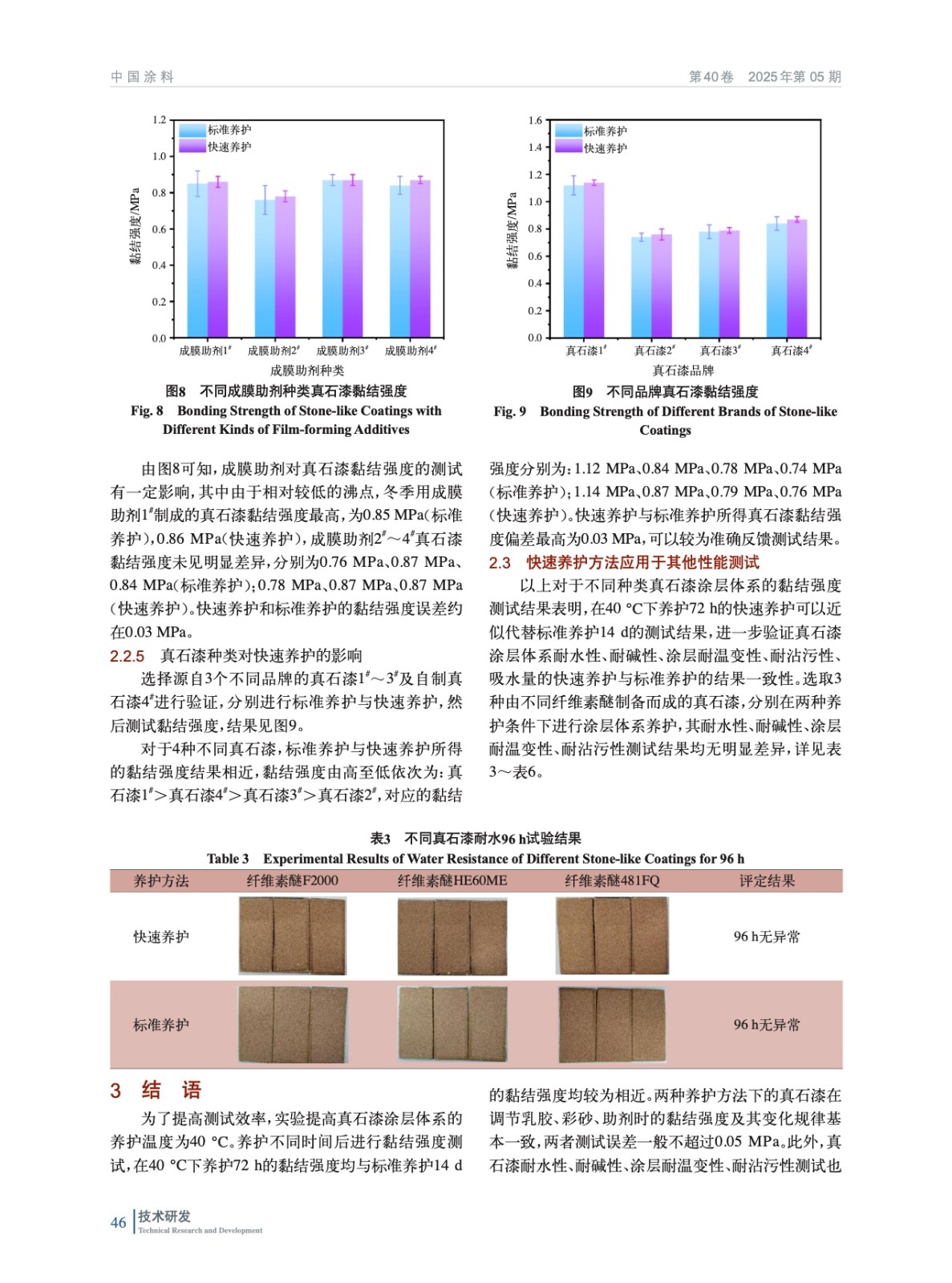

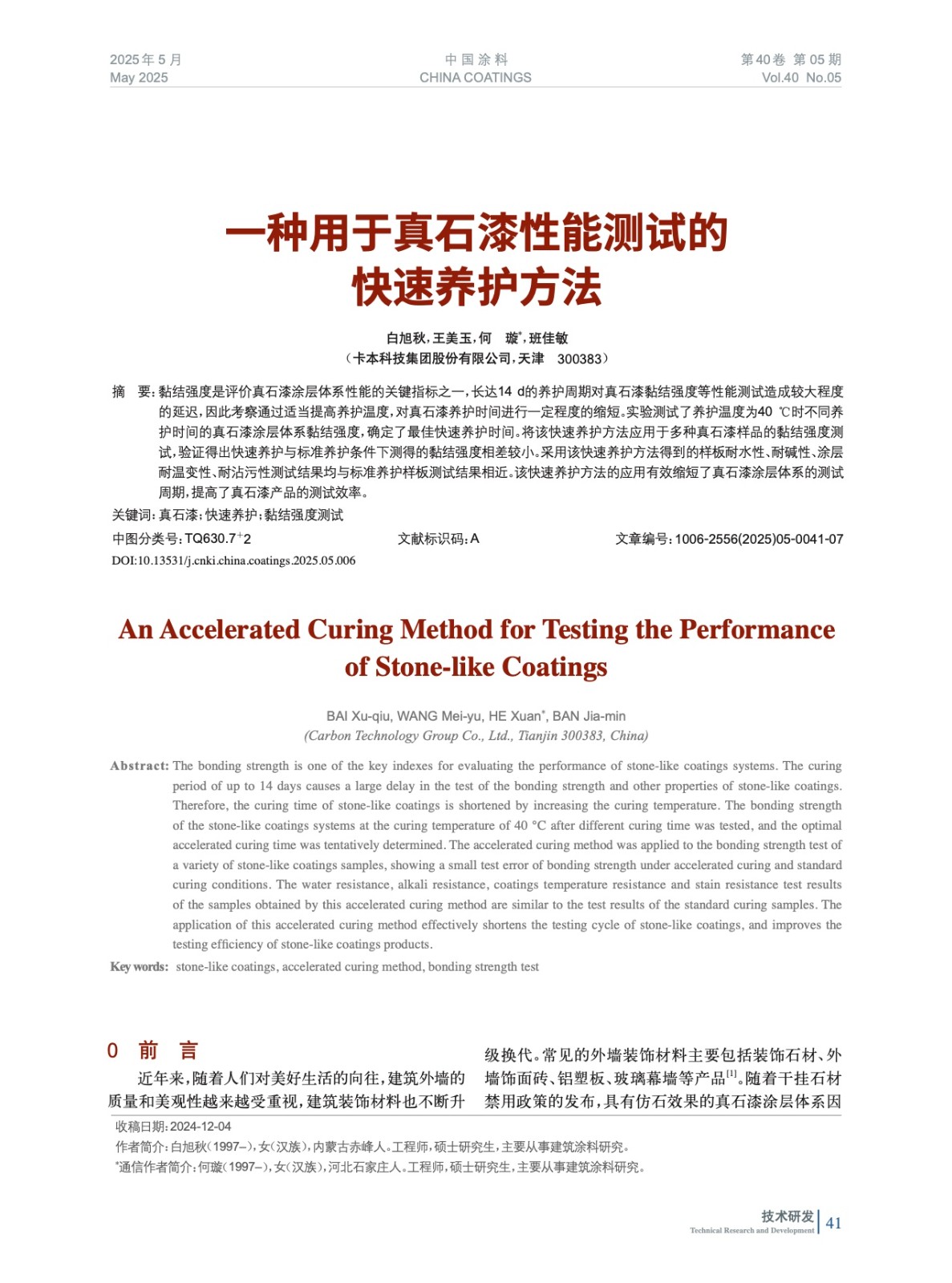

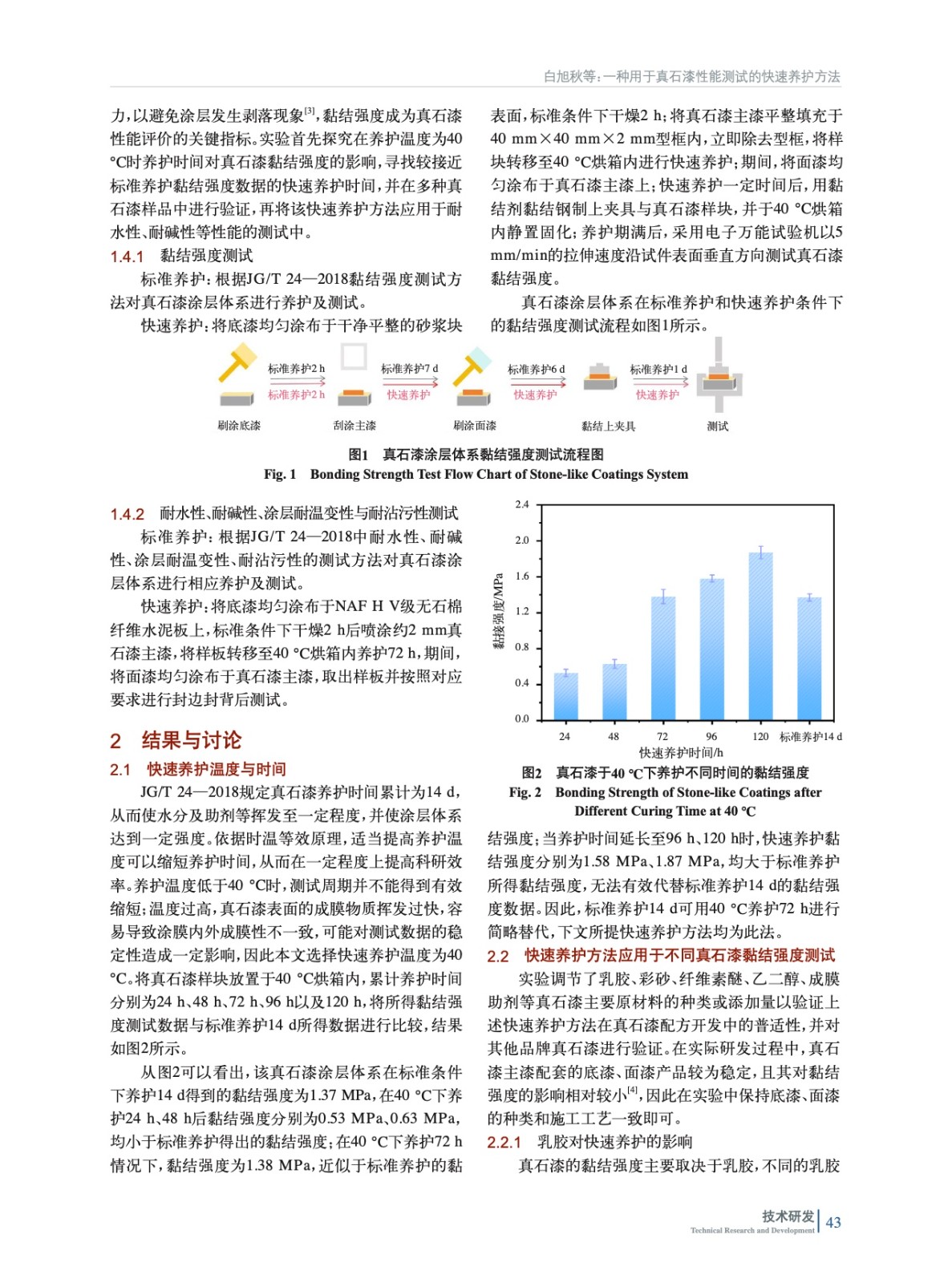

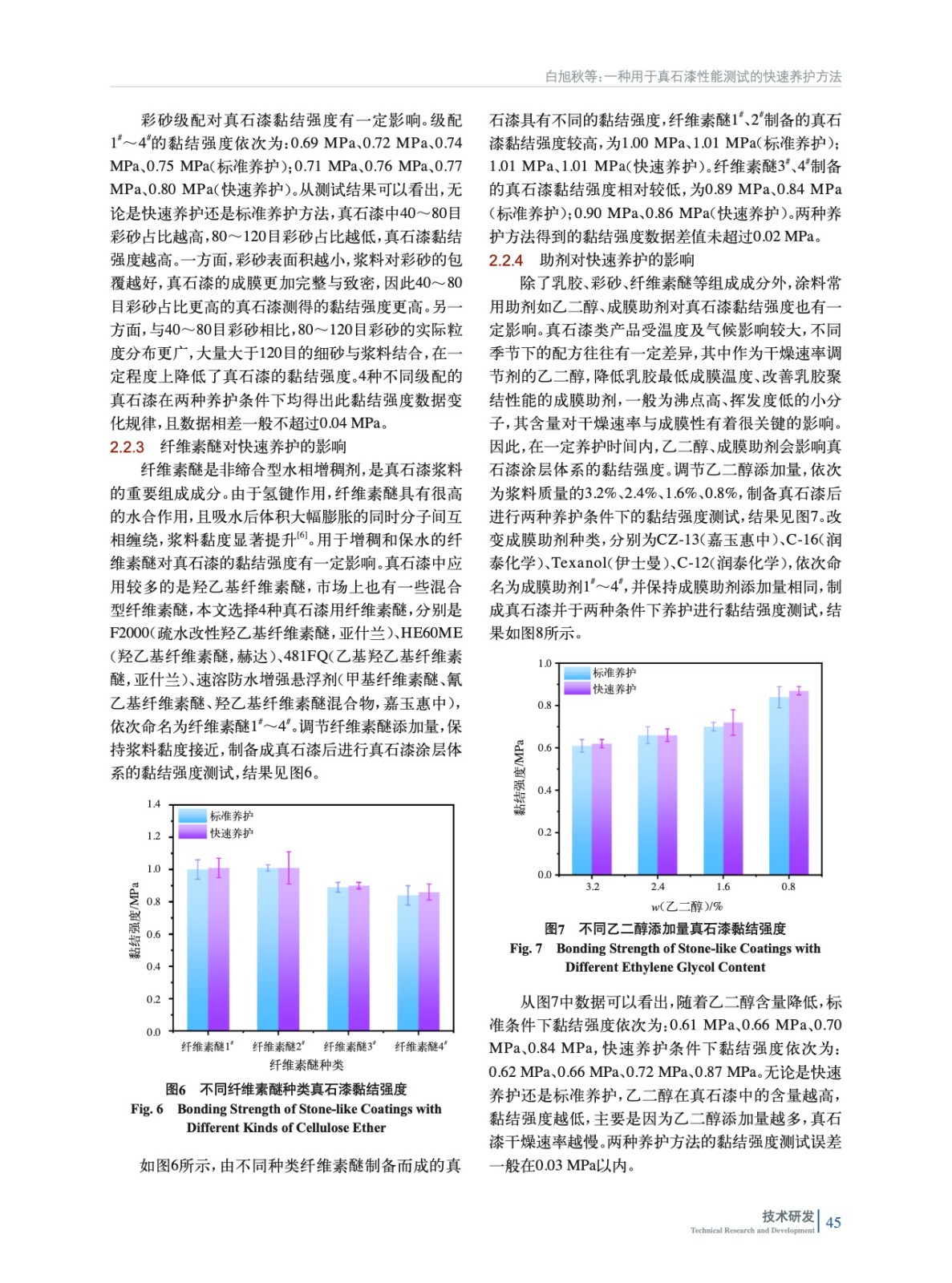

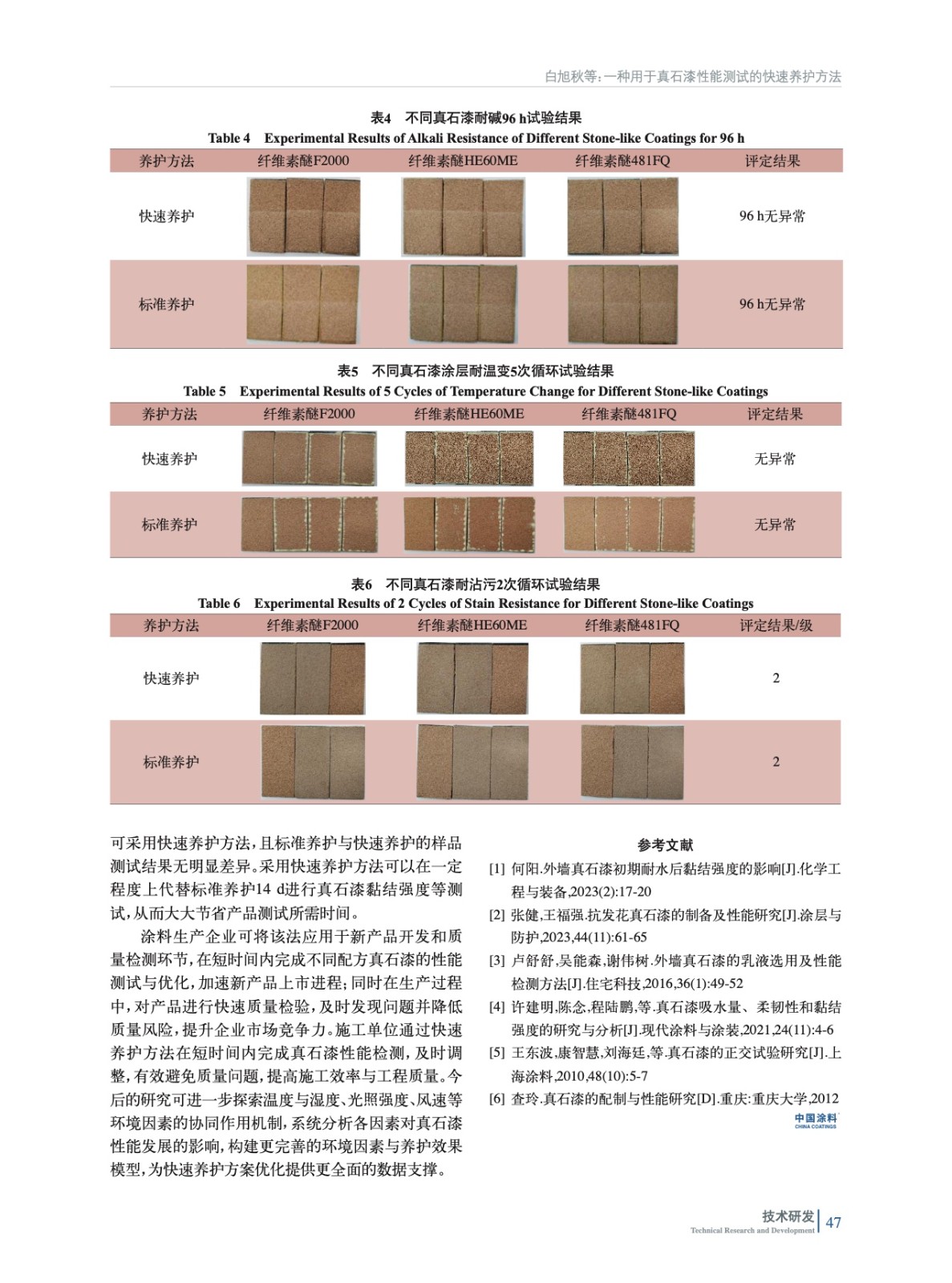

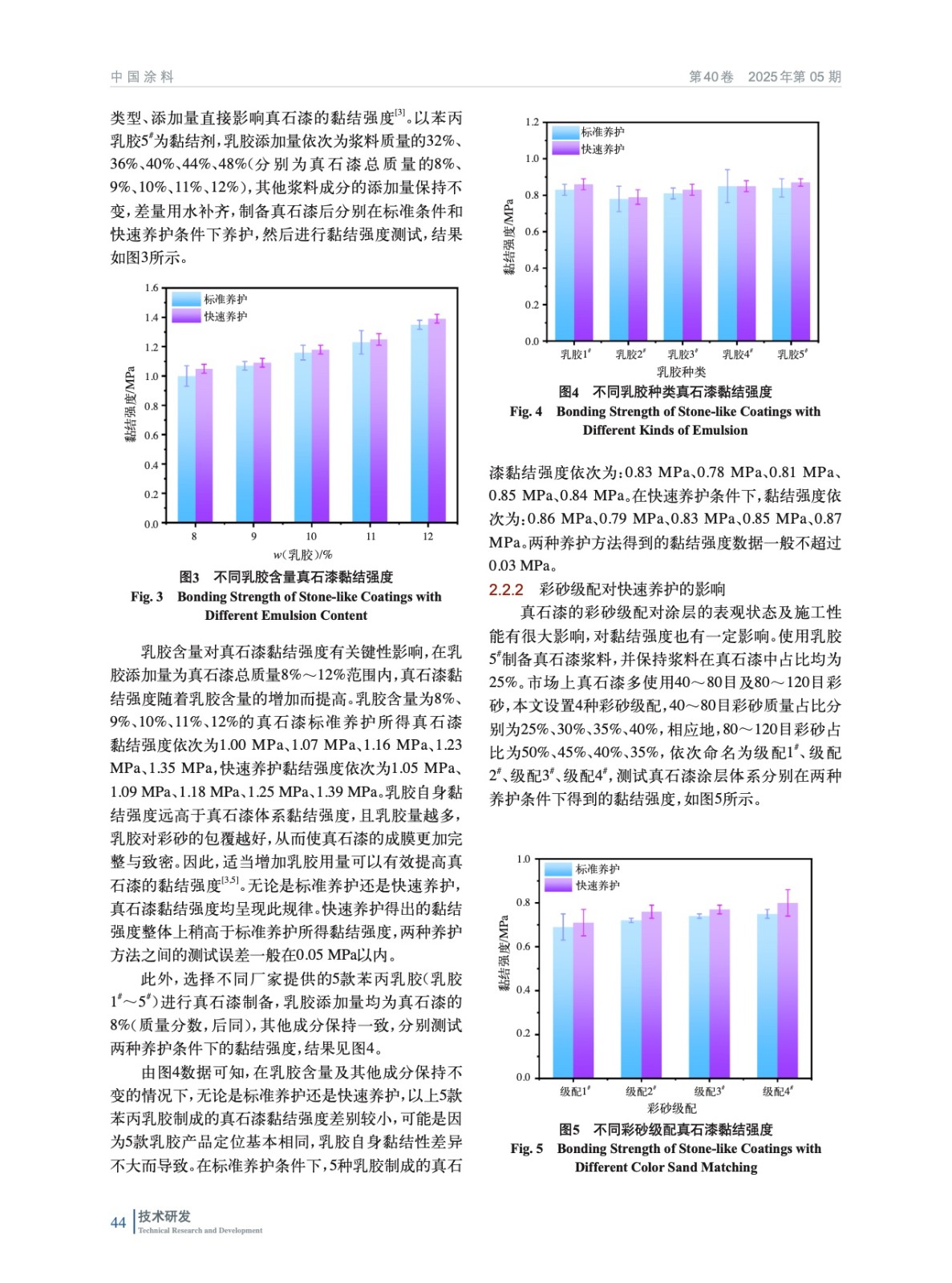

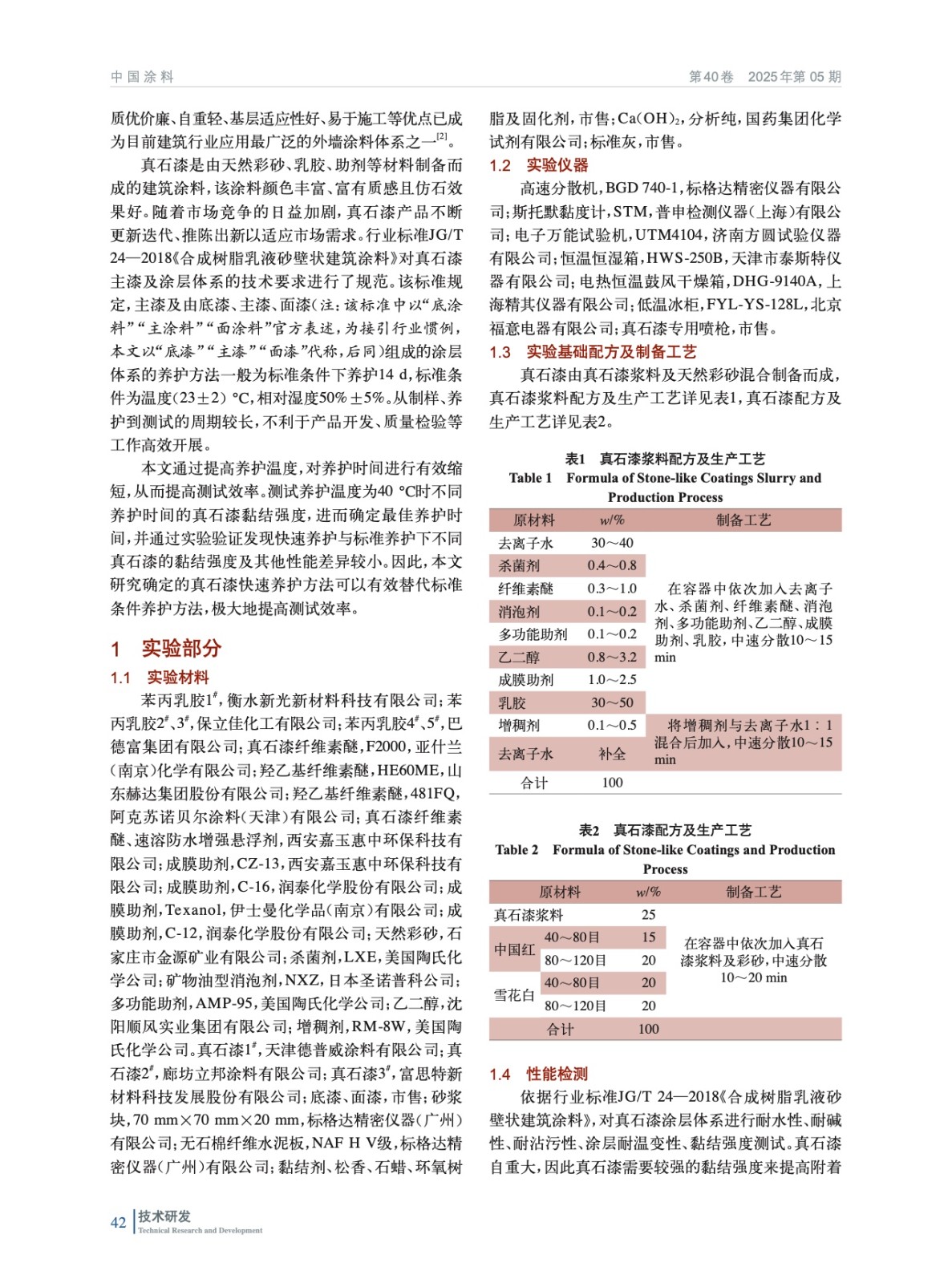

摘要：黏結(jié)強(qiáng)度是評(píng)價(jià)真石漆涂層體系性能的關(guān)鍵指標(biāo)之一，長(zhǎng)達(dá)14 d的養(yǎng)護(hù)周期對(duì)真石漆黏結(jié)強(qiáng)度等性能測(cè)試造成較大程度的延遲，因此考察通過(guò)適當(dāng)提高養(yǎng)護(hù)溫度，對(duì)真石漆養(yǎng)護(hù)時(shí)間進(jìn)行一定程度的縮短。實(shí)驗(yàn)測(cè)試了養(yǎng)護(hù)溫度為40 ℃時(shí)不同養(yǎng)護(hù)時(shí)間的真石漆涂層體系黏結(jié)強(qiáng)度，確定了最佳快速養(yǎng)護(hù)時(shí)間。將該快速養(yǎng)護(hù)方法應(yīng)用于多種真石漆樣品的黏結(jié)強(qiáng)度測(cè)試，驗(yàn)證得出快速養(yǎng)護(hù)與標(biāo)準(zhǔn)養(yǎng)護(hù)條件下測(cè)得的黏結(jié)強(qiáng)度相差較小。采用該快速養(yǎng)護(hù)方法得到的樣板耐水性、耐堿性、涂層耐溫變性、耐沾污性測(cè)試結(jié)果均與標(biāo)準(zhǔn)養(yǎng)護(hù)樣板測(cè)試結(jié)果相近。該快速養(yǎng)護(hù)方法的應(yīng)用有效縮短了真石漆涂層體系的測(cè)試周期，提高了真石漆產(chǎn)品的測(cè)試效率。
